FI-3000 / FI2-7300 FiberInspector? Ultra 光纖檢測顯微儀
產品亮點
掌握高效、完備的檢測解決方案
● 從完整干線移動到各個端面，通過實時視圖了解端面總體詳情
● 與 Versiv™ 線纜認證系統及 LinkWare™報告軟件集成，方便操作和文檔化；或通過手機進行測試和分享
● （可選）短短數秒即可自動得出“通過/失敗”結果
● 多個自動對焦/自動對中攝像機，可實時成像
● 堅固耐用，符合人體工程學設計，配有方便的防護套
● 支持一或兩排 8,12,16 或單個 UPC 或 APC 連接器
在線留言
- 產品描述
- 產品規格
- 特性
- 型號
-
概述
FI-3000 FiberInspector Ultra 提供了齊全的功能，可輕松且高效率地測試 MPO 光纖主干、配線盒和方陣電纜。多攝像機設計可提供快速實時視圖，讓您使用簡單的觸摸屏手勢即可實時從整個干線移動到各個端面。 輕觸“TEST”(測試)，在短短數秒內，即可自動獲得 “通過/失敗”結果，且符合標準 IEC 61300-3-35。將結果保存在手機上并通過短信或電子郵件分享，也可使用業界領先的 LinkWare 平臺保存完整的項目報告，包括銅纜、光纖損耗、OTDR 和端面圖像。緊湊、符合人體工程學的設計和自動對焦，讓您可以舒適地測試成百上千的線纜或端口。
“人眼看不到的細微灰塵卻可能導致光纖連接發生間歇性錯誤甚至完全失效。所以要在連接之前檢查每個光纖連接 – 哪怕是直接來自工廠的線纜。”- Mike Hughes，產品管理副總裁，US Conec公司。該公司處于高密度光學互連開發和供應領域的全球前列。

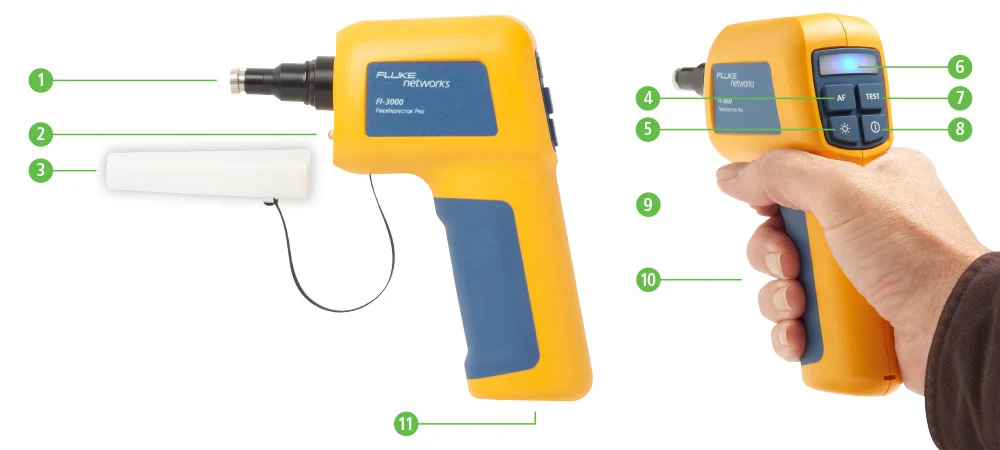

1.可更換式端頭支持一或兩排 8、12、16 或單個 UPC 或 APC 連接器
2.PortBright™ 照明，適合光線較暗或密集的接線板
3.帶系繩的保護罩
4.自動聚焦控制
5.PortBright 開/關
6.LED 指示可選的“合格/不合格”結果和 Wi-Fi 連接
7.無需接觸 Versiv™ 測試儀或智能手機即可啟動自動測試
8.自動關機延長電池壽命
9.符合人體工程學設計，適合檢查線纜或端口
10.堅固耐用型設計，適合長期現場使用
11.USB 端口，可為鋰離子電池充電或連接 Versiv
-
規格
溫度范圍 工作時：-10 °C 至 +45 °C（+14 °F 至 +113 °F）
存放：-10 °C 至 +60 °C（+14 °F 至 +140 °F）濕度范圍 工作時：0 % 至 95 %（32 °F 至 95 °F，0 °C 至 35 °C）
RH，無凝結
存放：0 % 至 95 %（95 °F 至 113 °F，35 °C 至 45 °C）
RH，無凝結海拔 工作時：4,000 m（3,200 m，帶交流適配器）
存放：12,000 米振動 2 g，5 Hz 至 500 Hz 沖擊 1m 跌落試驗 安全 IEC 61010-1：污染等級2 EMC IEC 61326-1：可控電磁環境；IEC 61326-2-1
CISPR 11：A 類，第 2 組
USA (FCC)：47 CFR 15 有意輻射體：此設備符合 FCC 準則中第 15 部分的要求。端型支持 單根光纖和 MPO：1x8（8 光纖），1x12（8、10 或 12 光纖），1x16（16 光纖），2x12（16、20、或 24 光纖），2x16（32 光纖） 測試標準 IEC 61300-3-35 ED. 2 MM
IEC 61300-3-35 ED. 2 SM APC
僅文檔自動“通過/失敗”測試時間 (可選) 低于 2 秒每根光纖 照相機類型 5 百萬像素 1/4 英寸 CMOS 傳感器 視場 610 µm x 460 µm 分辨率 1 µm 光源 LED， >100,000 小時壽命 端面照明 同軸藍光 LED 端口照明 白色 LED 電池類型 鋰離子；10.8 小時使用時間 電源適配器 輸入：100 至 240 VAC±10%, 50/60Hz
輸出：15 VDC，最高 2 A
二級無線 傳輸* 輸出功率：<100 mW 頻率范圍：2.4 GHz（2412 MHz 到 2462 MHz） 體積 6.625 英寸 x 5.375 英寸 x 2.125 英寸（168 毫米 x 137 毫米 x 54 毫米）
（無防塵蓋或適配器尖部）
帶防塵蓋長度：7.5 英寸 (191 mm)重量 11.5 oz（326 g）
（帶防塵蓋且無適配器尖部）* 若需更多信息，請轉到 www.flukenetworks.com/manuals 并搜索“A 類射頻數據” -
特性
有自動聚焦和自動對中功能的實時視圖可為您提供實時可見性

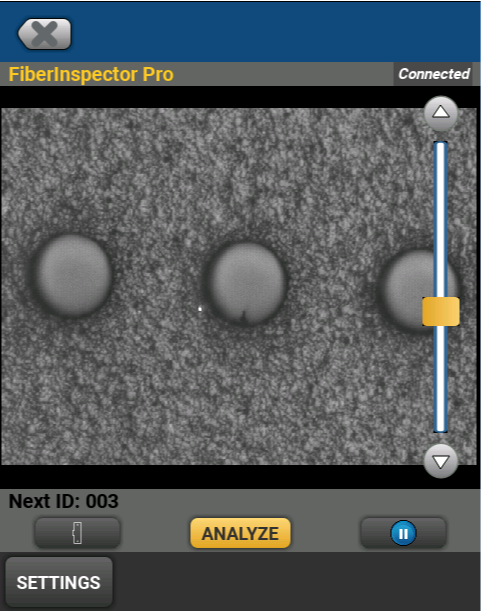

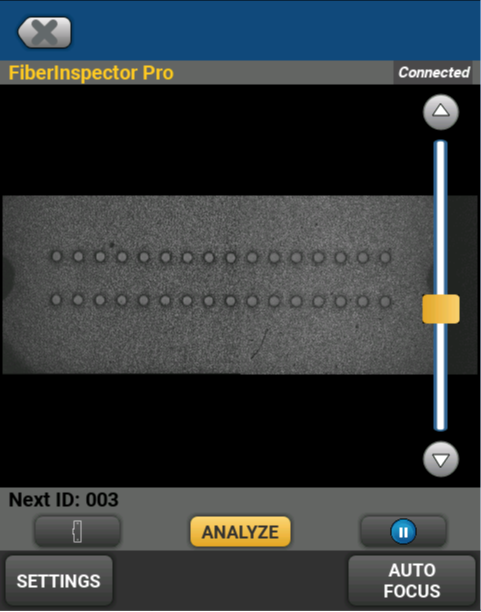

將連接器插入 FI-3000，輕觸自動對焦按鈕，實時視圖功能可立即顯示光纖端面的實時圖像 - 無需額外的設置或處理時間。雙攝像頭可提供單根光纖或整個 MPO 端面的統一集成視圖。使用簡單的手勢放大感興趣的部分、平移查看整個連接器，或點擊特定光纖的圖像以查看詳細視圖。
（可選）短短數秒即可自動完成端面的“合格/不合格”測試
手動檢查光纖鏈路和MPO連接可能會非常慢，且容易發生人為錯誤。手動跟蹤連接器中的多個光纖端面很可能會漏掉其中一個或多個端面。FiberInspector Ultra 的自動測試模式可檢查連接器中的所有光纖端面，根據 IEC 61300-3-35 行業標準對其進行分級，并提供總體“合格/不合格”結果，每根光纖用時不足兩秒。可以使用手勢的用戶界面可以方便地從摘要視圖切換到詳細視圖。

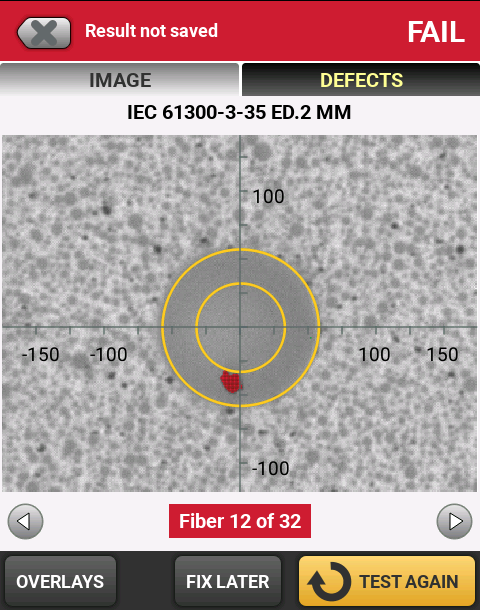

端面未通過測試時，F(xiàn)iberInspector 會顯示哪些光纖未通過測試，并突出顯示導致失敗的區域：污染、坑、碎片和劃痕。通過了解故障原因，用戶即可確定所需的清潔類型或連接器是否已經損壞到無法修復的境地。

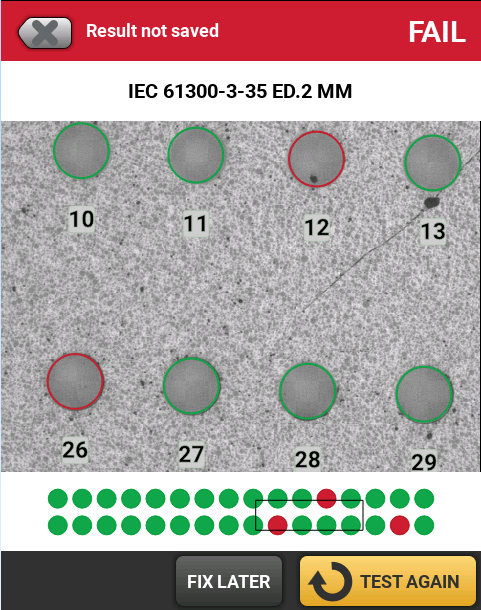

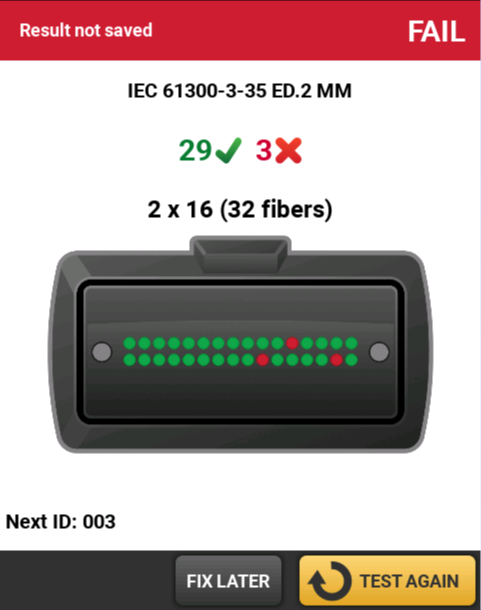

從摘要視圖 (左) 無縫切換到端面圖像 (中間)，然后即可利用基于手勢的界面放大各個光纖的視圖 (右)，以及平移查看整個連接器。各個光纖都有標簽，讓您知道您看到的是什么。紅色缺陷是不符合選定標準的，綠色是可接受的。
輕巧的人體工程學設計，帶防護套
FI-3000 獨特的設計讓您能夠方便地檢查悶頭和干線。緊湊且輕巧 (326 g / 11.5 oz) 的設計讓您可以每日舒適地使用。內置 PortBright™ 照明讓您在昏暗的數據中心或接線柜中的密集接線板中也能輕松找到正確的端口。所有 FI-3000 型號都配備防護套，讓您可以方便地取放攝像機，以及保存檢測探尖和 Quick Clean™ 清潔劑。
iOS 和 Android 應用供您方便共享數據
FI-3000 也可通過 Wi-Fi 連接到 iOS 或 Android 設備，適合小型作業或快速檢測。FiberInspector 應用 (FI-IN) 顯示簡單的可選“通過/失敗”結果；但用戶可完全控制 FI-3000，能夠放大或縮小每個端面，以及平移查看整個端面的實時視圖。FI-IN 支持在設備中命名和保存結果，或者將它們作為圖像或 PDF 報告發送給團隊中的其他人，以便快速、簡單地進行協作。

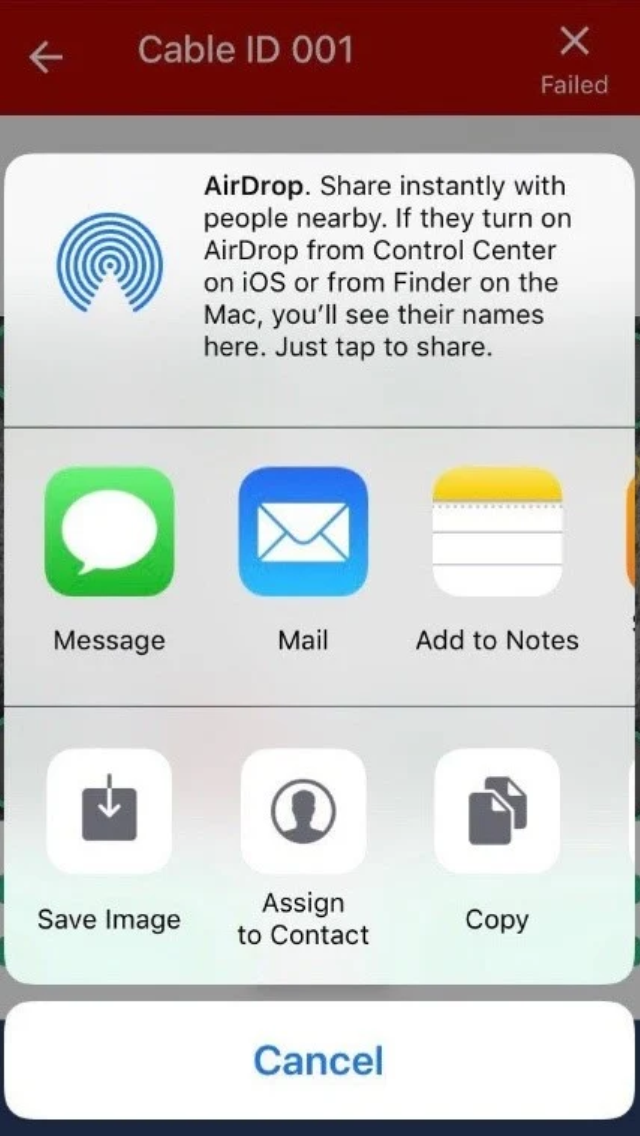

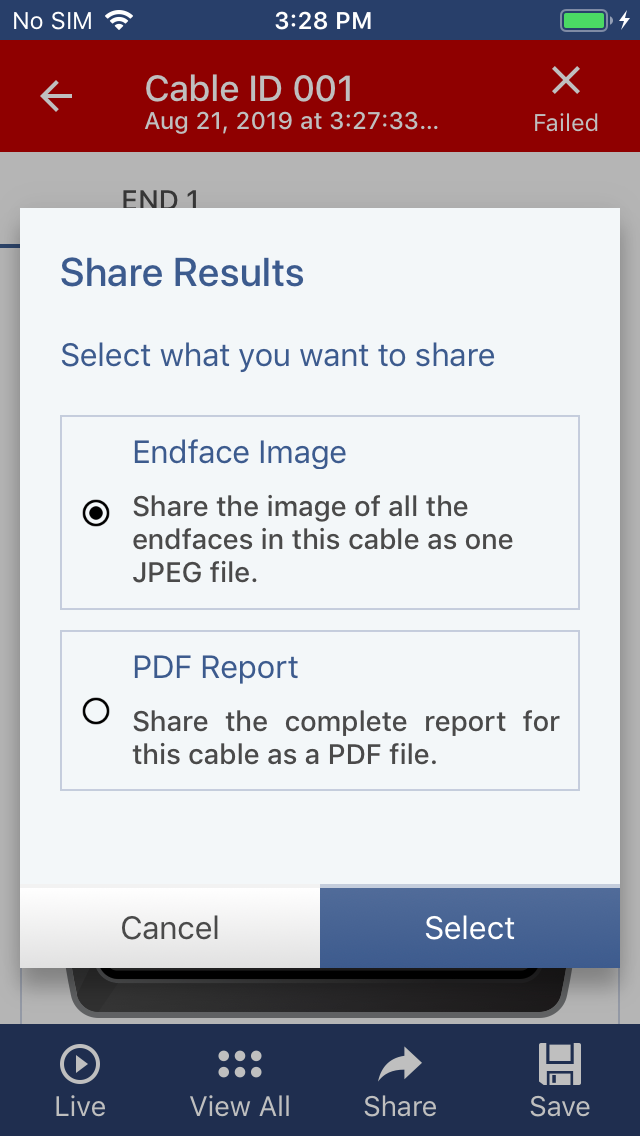

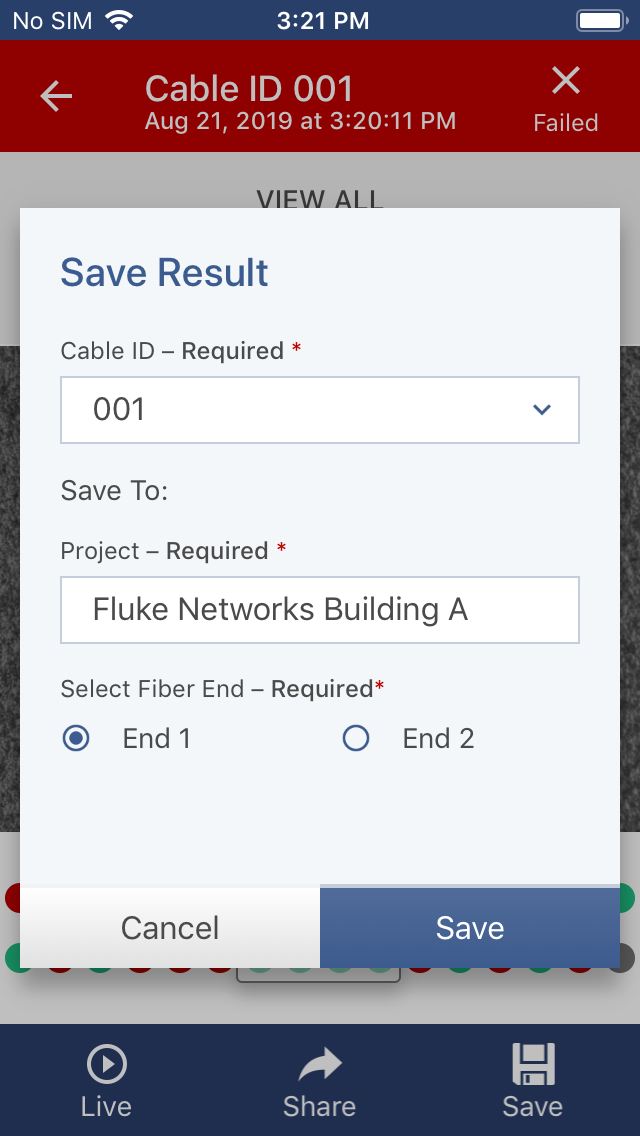

在手機上保存結果或共享給其他人。

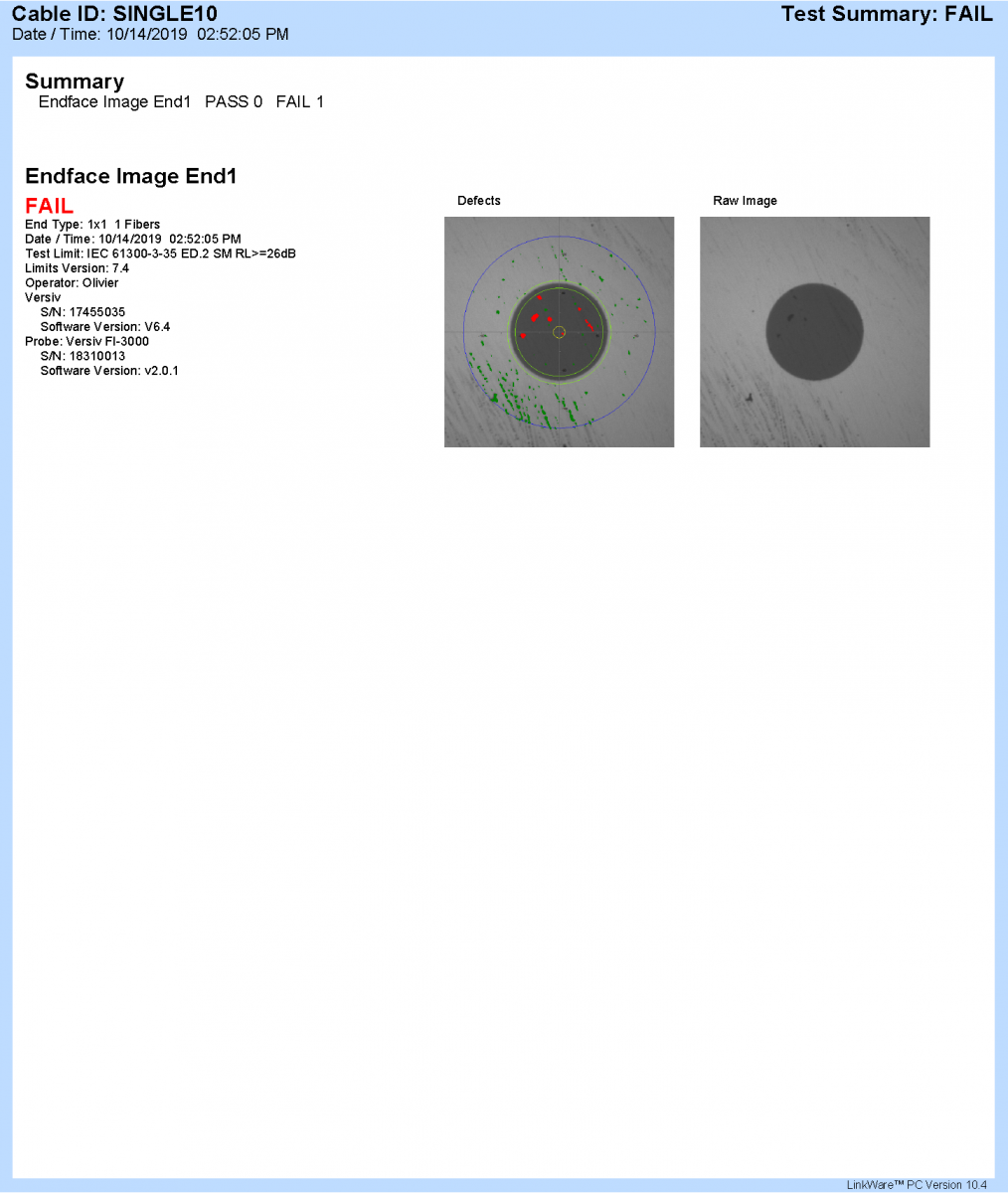

詳細報告
在手機或 Versiv™ 測試儀上生成詳細的 PDF 報告。Versiv 和 LinkWare™ 也支持整合報告，包括 1 級（損耗）和 2 級 (OTDR) 測試。

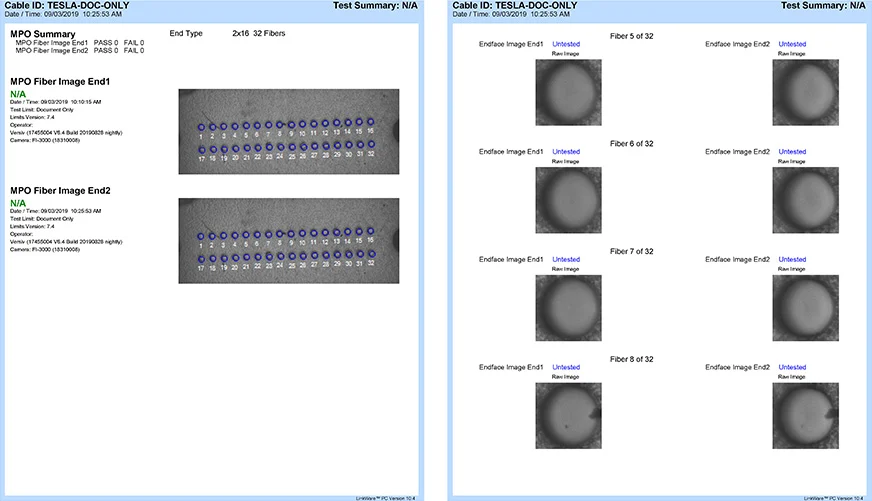

提供摘要或詳細報告。
與 Versiv™ 和 LinkWare™ 集成，可方便地管理項目和生成報告*
新項目或設施升級時，如需安裝多條光纖鏈路，MPO主干、配線盒或方陣電纜，F(xiàn)I-3000能夠與任意Versiv布線認證系統集成在一起，實現快速、無錯誤的項目管理和報告。Versiv 的 ProjX™ 管理系統支持定義每項工作，包括線纜類型、標識符、所需的測試和限值。技術人員可以使用相同的平臺進行損耗（層 1）、OTDR（層 2）測試和檢測，降低培訓成本和出現錯誤的幾率。FI-3000 通過 USB 線連接 Versiv。
Versiv 配有高分辨率大顯示屏，可讓您清晰地查看結果。使用手勢的 Taptive™ 屏幕可以輕松地平移或放大和縮小實時圖像。
配合 Versiv 主機使用的 FI-3000 還支持 LinkWare — 布線系統文檔化的事實行業標準。LinkWare 讓您可以將層 1、層 2 測試和檢測結果整合到一份報告中，從而完整地記錄系統中的所有鏈路。云版本 LinkWare Live 讓您可以方便地使用智能手機或計算機跟蹤作業進度，并與客戶共享結果。
非無線選項
對于不允許使用無線設備的保密設施，F(xiàn)I2-7300-NW 為用戶提供測試單根光纖或 MPO 連接的能力此套件的配置與 FI2-7300 相同，但 Wi-Fi 已被禁用。
完備的光纖檢查解決方案
FI-3000 FiberInspector Ultra 套件包括了測試幾乎所有光纖類型所需的一切： 符合人體工程學、堅固耐用的 FI-3000光纖檢測顯微儀，帶有 USB 和 Wi-Fi 通信。 12/24 UPC 和 12/24 APC 連接器的 MPO 端頭 單根光纖適配器
FI2-7300 FiberInspector Ultra 將 Versiv™ 主機添加至 FI-3000
滿足所有需要的探尖
FI-3000 標配檢測 12/24 UPC 和 12/24 APC 端面的探尖。提供支持16/32 UPC 配置的附件端頭。
FI-3000 配有與 MPO*相同的自動聚焦、自動對中、自動分級和實時視圖功能，滿足您對單光纖檢測的各種需求。提供可選端頭，可支持 LC、SC、1.25 mm、2.5 mm 和 E2000。
滿足需求的多個平臺
FiberInspector™ Ultra 光纖檢測顯微儀包括 2 種型號：
FI-3000 FiberInspector™ Ultra光纖檢測顯微儀 — 支持 Versiv™ 布線認證系統和移動設備。
FI2-7300 FiberInspector™ Ultra — 包括 FI-3000 光纖檢測顯微儀和 Versiv 2 主機。可以購買具有 Wi-Fi 功能的 FI2-7300，也可以購買配置相同但 Wi-Fi 被禁用的 FI2-7300-NW。
-
型號
FI-3000
FI-3000 金牌支持服務 FI-3000 FiberInspector™ Ultra光纖檢測顯微儀，端頭套件（12/24 UPC 和 12/24 APC），用于 FI-1000 端頭的單根光纖適配器、交流充電器、入門指南、皮套、軟攜包。參見圖片
FI-3000
GLD-FI-3000
為期 1 年的 FI-3000 型號金牌支持服務
GLD3-FI-3000
為期 3 年的 FI-3000 型號金牌支持服務FI-3000TP-UMPO12F
MPO 12 或 24 UPC 探尖 FI-3000TP-UMPO16F
MPO 16 或 32 UPC 探尖 FI-3000TP-AMPO12F
MPO 12 或 24 APC 探尖 FI2-7300
FI2-7300-NW 金牌支持服務 FI2-7300 FiberInspector™ Pro MPO 包含：Versiv 主機、MPO 探頭、USB 轉 USB C 電纜（用于將探頭連接到主機）、端頭套件（12/24 UPC 和 12/24 APC）、空模塊塊（用于保護主機的后置連接器）、交流電充電器、肩帶、USB 接口電纜、集成 Wi-Fi、入門指南、軟攜包。
FI2-7300
GLD-FI-7300
1 年期金牌產品支持，適用于 FI2-7300
GLD3-FI-7300
3 年期金牌產品支持，適用于 FI2-7300FI2-7300-NW
FI2-7300-NW 金牌支持服務 配置與 FI2-7300 相同，但集成 Wi-Fi 被禁用。
FI2-7300-NW
GLD-FI-7300
1 年期金牌產品支持，適用于 FI2-7300
GLD3-FI-7300
3 年期金牌產品支持，適用于 FI2-7300FI-3000-NW
FI-3000-NW 金牌支持服務 配置與 FI-3000 相同，但集成 Wi-Fi 被禁用。
FI-3000-NW
GLD-FI-3000
為期 1 年的 FI-3000 型號金牌支持服務
GLD3-FI-3000
為期 3 年的 FI-3000 型號金牌支持服務配件
FI1000-TIP-KIT
4 盒裝 FI-1000 探尖（內有 LC、FC/SC 悶頭、1.25 和 2.5mm 通用探尖） FI-3000-防護套
FI-3000 探頭防護套 QC-MPO-12/24-1P
MPO 12/24 光纖專用的 QuickClean Cleaner，一包一件 - 參見照片 QC-MPO-12/24-5P
面向 MPO 12/24 光纖專用的 QuickClean Cleaner，一包 5 個清潔器 - 參見照片 QC-MPO-16/32-1P
MPO 16/32 光纖專用的 QuickClean Cleaner，一包一件 - 參見照片 QC-MPO-16/32-5P
面向 MPO 16/32 光纖專用的 QuickClean Cleaner，一包 5 個清潔器 - 參見照片 FI-3000-1000ADP
適配器可將 FI-1000 端頭連接至 FI-3000 探頭 FI1000-1.25-UTIP
1.25 通用跳線 FI1000-LC-PCTIP
LC 跳線 FI1000-1.25APC-TIP
1.25 APC 通用跳線 FI1000-LCAPC-PTIP
LC APC 通用跳線 FI1000-2.5-UTIP
2.5 通用跳線 FI1000-2.5APC-UTIP
2.5 APC 通用跳線 FI1000-LCAPC-BTIP
LC/APC 鏡頭悶頭 FI1000-SCFC-TIP
SC 和 FC 悶頭 FI1000-SCAPC-TIP
SC/APC 悶頭 FI1000-ST-TIP
ST 隔板視頻探頭端頭 FI1000-E2KAPC-TIP
E2000/APC 隔板視頻探頭端頭 FI-500TP-FCF
FC 悶頭光纖連接器 FI-500TP-LCF
LC 悶頭光纖連接器 FI-500TP-U25F
2.5 mm（SC、FC、ST）連接器，適用于光纖跳線端面 FI-500TP-U125F
1.25 mm (LC)連接器，適用于光纖跳線端面 FI-500TP-ASCF
SC APC 悶頭光纖連接器 FI-500TP-ALCF
LC APC 悶頭光纖連接器 FI-500TP-A25F
2.5 mm APC（SC、FC、ST）連接器，適用于光纖跳線端面 FI-500TP-A125F
1.25 mm APC (LC) 連接器，適用于光纖跳線端面 FI-500TP-AFCF
FC APC 悶頭光纖連接器 FI-500TP-EXTS
延長器，適用于悶頭連接器 QuickClean-1.25-1P
QuickClean Cleaner，1.25mm 光纖，單支裝 QuickClean-1.25-5P
QuickClean Cleaner，1.25 mm 光纖，5 支裝 QuickClean-2.5-1P
QuickClean Cleaner，2.5mm 光纖，單支裝 QuickClean-2.5-5P
QuickClean Cleaner，2.5 mm 光纖，5 支裝 FI1000-ADAPT-60
60 度光纖檢測顯微儀探針適配器 VERSIV2-M-NW
Versiv 2 主單元備用部件
