概述
DSX CableAnalyzer 系列銅纜認證儀支持對高達 40 千兆以太網部署的雙絞線布線進行測試和認證，并且可以應對任何布線系統，無論是 Cat 5e、6、6A、8，還是 Class FA 和 I/II，都不在話下。電纜認證是從系統設計開始到系統驗收為止的整個過程的有機組成部分。該過程的執行速度越快，您能得到的利潤就越高。遺憾的是，有許多因素會降低該過程的速度－測試儀設置錯誤、測試限值錯誤、等待高技能技師分析或解決故障、錯誤理解結果以及生成了客戶無法理解的測試報告。
作為 Versiv 線纜認證產品系列的一員，DSX CableAnalyzer 系列銅纜認證儀可提供準確無誤的認證。安裝過程中會有許多團隊參與其中，采用不同種類的材料以及要求進行多種測試。贏利與否只有幾個百分點的差別。DSX 可對銅纜布線進行認證，符合包括 Level VI/2G 精度要求在內的所有標準，使工作更加容易管理，且能夠提高系統驗收速度。它并不是僅為專業技師和項目經理而設計的。各種技能水平的人員均可用其來改善設置、操作、測試報告的過程并同時管理多個項目。
產品亮點
加速銅纜認證測試過程中的每一個步驟
● 自動節電模式
● Versiv? 的模塊化設計支持銅纜認證、光纖損耗認證、OTDR 測試以及光纖端面檢查
● 無與倫比的速度，支持 Cat 6A、8、Class FA、I/II 和所有現行標準
● ProjeX? 系統可管理作業要求以及從項目設定到系統驗收的整個流程，進而確保正確完成所有測試任務
● Taptive? 用戶界面可簡化了設定過程并消除了其間可能出現的錯誤
● 分析測試結果并使用 LinkWare? 管理軟件創建專業的測試報告
● 以圖形方式顯示故障源，包括串擾、回波損耗和屏蔽層的故障，以便更快進行故障排除
● Intertek 認證 符合 TIA Level 2G – 最嚴苛的精度要求
● 全球線纜供應商背書的銅纜和光纖認證儀
● 內置外部串擾測試
● 與 Linkware? Live 兼容。Linkware Live 可輕松地跟蹤工作進展、實時訪問測試結果，從而在現場快速修復問題，并可方便地將測試結果從測試儀傳輸和匯總到 LinkWare? PC Cable Test Management Software
-
規格
線纜類型
屏蔽和非屏蔽的雙絞 LAN 布線 TIA Cat 3、4、5、5e、6、6A、8：100 Ω ISO/IEC Class C、D、E、EA、F、FA 和 I/II：100? 和 120?
標準鏈路接口適配器
永久鏈路適配器 插頭類型：屏蔽的 RJ45
可選插頭類型：Tera
通道適配器 插座類型：屏蔽的 RJ45
可選插座類型：Tera, GG45
測試標準
TIA 3、4、5、5e、6、6A、8 類，依據 ANSI/TIA-568.2-D
ISO/IEC Class C 和 D、E、EA、F、FA 和 I/II 認證，ISO/IEC
最大頻率 DSX-8000：2000 MHz；
DSX-5000：1000 MHz
一般規格
自動測試速度 DSX-8000： 5e 或 6 類/Class D 或 E 的全雙向自動測試：7 秒。完整的雙向 6A 類/ EA 級自動測試：8 秒。完整的雙向 8 類自動測試：16 秒
DSX-5000： 5e 或 6 類/Class D 或 E 的全雙向自動測試：9 秒。完整的雙向 6A 類 EA 級自動測試：10 秒
支持測試參數（測試參數及測試的頻率范圍由所選擇的測試標準決定） 接線圖、長度、傳播延遲、延遲偏差、直流環路電阻、對間電阻不平衡、對電阻不平衡、插入損耗（衰減）、回波損耗 (RL)、共?；夭〒p耗 (CMRL)、近端串擾 (NEXT)、遠端串擾 (FEXT)、衰減串擾比 (ACR-N)、ACR-F (ELFEXT)、ACR-F 功率和 (ELFEXT)、NEXT 功率和、ACR-N 功率和、線外 NEXT 功率和 (PS ANEXT)、線外 NEXT 遠端衰減比功率和 (PS AACR-F)、共模-差模 NEXT (CDNEXT)、橫向變換損耗 (TCL)、等水平橫向變換傳輸損耗 (ELTCTL)
輸入保護 能經受持續的電話電壓和 100 mA 的過流。在 ISDN 上偶爾發生超壓現象不會造成損壞
顯示屏 5.7 英寸 LCD，具有感應電容觸摸屏
箱包 由減震材料包覆成型的耐沖擊性塑料箱
體積 已安裝 DSX 模塊和電池的 Versiv 主機：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
重量 已安裝 DSX 模塊和電池的 Versiv 主機：3 磅，5 盎司 (1.28 kg)
主機與遠端： 鋰離子電池組，7.2 V
典型的電池壽命： 8小時
充電時間* 測試儀關：電量從 10% 充到 90% 需 4小時
所支持的語言 英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、簡體中文、韓文、俄文、繁體中文、捷克文、波蘭文、瑞典文、匈牙利文
校驗 維修中心校驗周期為一年
集成 Wi-Fi 符合 IEEE 802.11 a/b/g/n 要求；雙頻（2.4 GHz 和 5 GHz）
環境規格
操作溫度 32°F 至 113°F（0°C 至 45°C）
貯存溫度 -14°F 至 +140°F（-10°C 至 +60°C）
工作相對濕度 0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C）
0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C）
振動 隨機、2 g、5 Hz-500 Hz
沖擊 1 米跌落試驗（無論是否帶有模塊和適配器）
安全 CSA 22.2 No. 61010, IEC 61010-1 第 3 版
操作高度 13,123 英尺 (4,000 m)
10,500 英尺（3,200 米），含交流適配器
EMC EN 61326-1
性能規格**
DSX-8000 8 類測試模式（或更低鏈路類別）
Class I/II 測試模式
ANSI/TIA-1152 Level 2G
提議標準 IEC 61935-1 Ed. 5 Level VI
DSX-5000 6A 類/ EA級測試模式（或更低鏈路類別）
FA 級測試模式
高于 TIA 1152 IIIe 級要求以及 IEC 61935-1 的 IV 級要求。
高于 IEC 61935-1 第四版草案中的 V 級要求
雙絞線布線1的長度
范圍 800 m (2600 ft) 150 m (490 ft)
分辨率 0.1 m 或者 1 ft 0.1 m 或者 1 ft
精度 ± (0.3 m + 2 %)；0 m 至 150 m
± (0.3 m + 4 %)；150 m 至 800 m
± (0.3 m + 2 %)
傳輸延遲
范圍
4000 ns
750 ns
分辨率
1 ns
1 ns
精度
± (2 ns + 2 %)；0 ns 至 750 ns
± (2 ns + 4 %)；750 ns 至 4000 ns
± (2 ns + 2 %)
延遲時差
范圍
0 ns 至 100 ns
分辨率
1 ns
精度
± 10 ns
直流環路電阻測試
范圍
0 Ω 至 540 Ω
分辨率
0.1 Ω
精度
± (1 Ω + 1 %)
過載恢復時間
過電壓后 10 分鐘內恢復額定精度。重復或長期過壓之后需要重新設置基準。
-
特性
獨特功能
與過去使用的電纜測試儀相比，Versiv 通過加速測試過程的每個步驟，使用戶完成更多作業
LinkWare Live 云服務使項目經理可以遠程設置測試儀、監控工作進展，甚至可以使用任意智能設備定位測試儀
ProjX™ 管理系統可以簡化從初始設置到系統驗收整個過程的各項工作。它避免了一些冗余步驟，并可確保所有測試每次均能一次性正確完成
Taptive™ 用戶界面使各種技能水平的技術人員都能輕而易舉地完成高級數據分析、輕松地進行設置和操作
LinkWare PC 管理軟件可提供一流的測試結果分析和專業的測試報告
DSX 通過專用診斷功能（用于定位故障的簡單測試）減少修復布線故障所需的時間
標準
符合 ANSI/TIA-1152-A Level 2G 和提議標準 IEC 61935-1 Ed. 5 Level VI 達 2000 MHz 的現場測試儀精度要求
支持以太網供電 (PoE) 所需的全套電阻不平衡標準 –IEEE 802.3bt、ANSI/TIA/EIA-568、ISO/IEC 11801 系列文件
TCL 和 ELTCTL 測量符合 IEC 61935-1-1（草案）
整個布線路徑中的屏蔽層連通性
性能
八秒鐘的 Cat 6A 測試時間使其擁有超快的認證速度

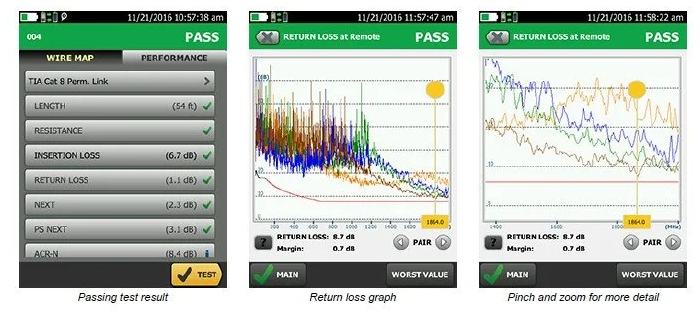

以圖形方式顯示故障源，包括串擾和屏蔽故障定位，以便更快進行故障排除
以全圖形方式管理多達 12,000 個 Cat 6A 測試結果
電容觸摸屏可使您通過選擇線纜類型、標準和測試參數更快地設置測試儀
集成 Wi-Fi 讓您方便地上傳結果到 LinkWareTM Live
LinkWare PC 管理軟件上報告了超過 10 億條鏈路

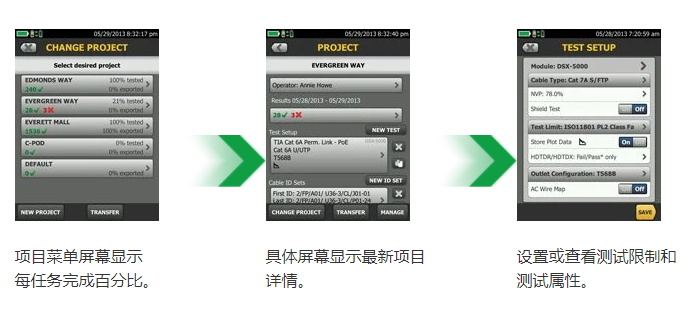

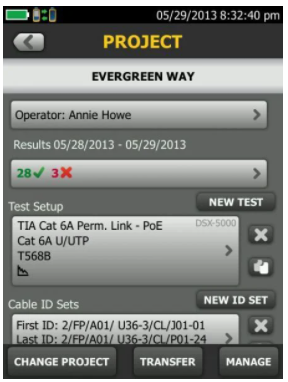

ProjX™ 管理系統幫您輕松管理復雜的工作
以全圖形方式管理多達 12,000 個 Cat 6A 測試結果
管理有多個團隊參與、使用多個測試儀和具有多種要求的多項工作不但費時，而且容易出錯。越來越龐大的作業規模使得項目組織比以往更加重要。DSX CableAnalyzer 系列的新 ProjX 管理系統的所有工作詳情都只有一個項目文件，可以使用一個簡單的名稱保存，開始項目后無需再次輸入工作特定的詳情。這樣可減少從一項作業轉換到另一項時或在一項作業中使用多個測試儀時的設置錯誤或文件丟失。此外，它還可按線纜 ID 提供測試結果，合并所有更改且不會產生重復，且以最后安裝的銅纜或光纖模塊為默認對象。ProjX 管理系統以 0-100% 的比例提供各項作業的實時完成狀態，可使操作員選擇分開執行任何需要進行其他分析的測試，并確保不會漏掉任何內容。“稍后修復”選項可創建用于糾正任意工作質量問題的竣工查核事項清單或自動完成清單。ProjX 能夠真正地提高項目經理及組長們的效率。
Taptive™ 用戶界面簡化儀器設置，杜絕錯誤并加快了故障診斷速度
電容觸摸屏可使您更快地完成測試儀設置且支持所有標準
Taptive 用戶界面非常簡單易用，即使新入門的技術人員也能根據各種材料類型和測試要求執行測試。電容屏 Taptive 用戶界面讓您能夠從菜單屏幕方便地訪問所有作業。輕觸您正在執行的工作，寬大明亮的顯示屏將確認需要執行的測試，動畫式說明則簡化了測試儀的配置，保證測試的正確性。
設置簡單。

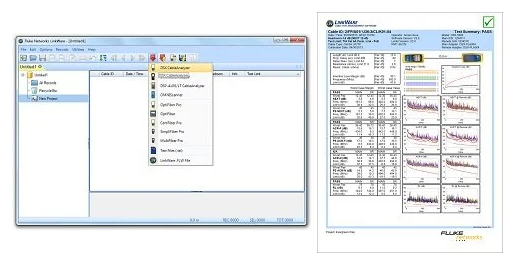

LinkWare™ PC 電纜測試管理軟件
利用廣受歡迎的多功能 LinkWare PC 管理軟件應用程序，DSX CableAnalyzer 系列的用戶可方便地訪問 ProjX 管理系統數據、生成報告，以及更新測試儀中的軟件。項目經理有全面的工作流程管理和測試結果整理功能。用戶可將公司標志添加到報告上做最后潤色，然后原封不動地交給客戶進行系統驗收。保持業務工具的簡便性，無論您使用哪種 Fluke Networks 銅纜或光纖測試儀，LinkWare PC 軟件包都能夠報告所有內容。
現在有了 LinkWare PC Stats，新的自動化統計報告選項，您可以查看整個傳輸基礎設施，而不再需要局限于每頁只顯示一個鏈路的報表。軟件分析 LinkWare PC 測試結果數據并把數據轉換成圖表和圖形，從而直觀地展示傳輸設施的性能 — 此報告以緊湊、圖形化的格式（易于檢驗裕量以及發現異常）匯總了完整的傳輸設施信息。

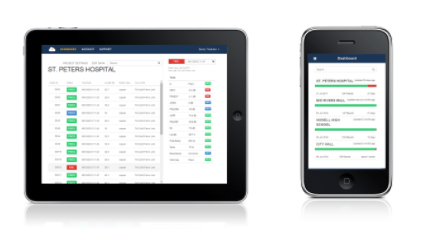

LinkWare™ Live 測試結果管理服務
LinkWare Live 是云式服務，任何人均可在任何設備上隨時隨地管理認證工作。 通過 LinkWare Live，您可以
了解每項任務的每次測試。 使用任意智能設備即可查看任意項目的情況，分析每一次測試，即時獲得錯誤設置或線纜 ID 的通知。
良好的開始是成功的一半。使用計算機或平板定義線纜 ID 和測試設置。然后將其發送到測試現場的測試儀或 Brother 打印機，實現無錯誤測試以及粘貼標簽。
確保您的測試儀處于更新的狀態。標準隨時可能在沒有通知的情況下發生變化，而過時的測試報告可能意味著數小時的重新測試。LinkWare Live 能夠自動保證測試儀保持更新。
不要再把時間和汽油浪費在送測試儀回辦公室上。集成 Wi-Fi 可以直接將測試結果從工作場所上傳到 LinkWare Live。然后自動下載到正確的任務中，以使用 LinkWare PC 快速生成報告。
避免項目拖延。跟蹤所有測試儀的最后使用位置并監控其狀態，確保它們始終處于校準狀態并運行最新固件。
支持所有 Versiv 型號：DSX CableAnalyzer 系列、CertiFiber Pro、OptiFiber Pro 和 FI-7000。
*見支持的國家/地區。
Versiv 平臺已為當今和未來的作業做好準備
電氣專用插頭設計符合 TIA Level 2G 和 IEC Level VI 標準對 2000 MHz 以下的精度要求，且采用面向未來的設計，支持所有硬件升級
DSX CableAnalyzer 系列支持高達 40 Gb 以太網的網絡設施進行測試和認證 - 無論是當前的 Cat 5e、6、6A、8 還是 Class I/II 布線系統，DSX 均可根據所有行業標準進行測試。電氣專用測試插頭滿足 Cat 8 / Class I/II 達 2000 MHz 現場測試所需的 Level 2G/VI 精度要求。DSX 高于 IEC Level VI 和 TIA Level 2G 指標要求，讓您在整個頻率范圍內都有更高的信心。Cat 8 等較高性能布線系統需要更高精度的測量來保證其能提供 25G 和 40G 應用所需的抗擾性。此外，通過將測量功能集成到支持高達 40GBASE-T 測試的每個銅纜模塊中，簡化復雜的外部串擾鏈路對鏈路認證。

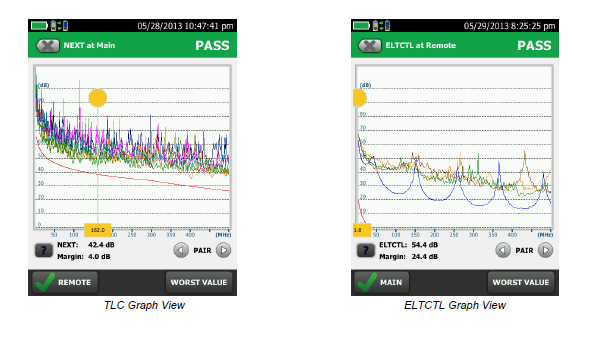

DSX 支持包括橫向變換損耗 (TCL) 和等水平橫向變換傳輸損耗 (ELTCTL) 在內平衡測量的現場測試儀。TCL 和 ELTCTL 是布線標準中的重要測量數據。這些參數決定滿足平衡的最低性能，是判定抗擾度的關鍵參數。工業網絡業主/運營商因工業環境中高水平的電磁干擾 (EMI) 而對此屬性特別感興趣。
Fluke Networks 的 DSX CableAnalyzer 系列通過 Intertek (ETL) 認證，符合 ANSI/TIA-1152-A 標準對 Level 2G 測試設備的要求。（報告歸檔。）
以超快速度執行
八秒鐘的 Cat 6A 測試時間，以及提交認證結果的快速方式
沒有任何其他測試儀可為如此多的測試提供如此快的速度。在 8 秒內完成 Cat 6A 銅纜認證，或者只需 3 秒即可完成兩根光纖的雙波長認證。Versiv 受到世界各地電纜供應商的認可，是完成項目和系統驗收的快速方式。迅速得到通過或失敗結果，方便地按標準值檢查各個測試參數，或分析圖形上的特定區域。

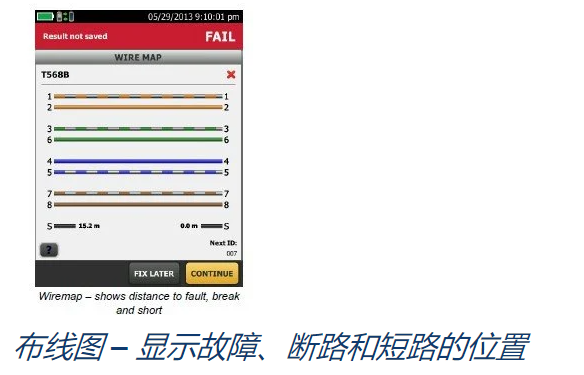

像專家一樣解決故障問題
以圖形方式顯示故障源，包括串擾和屏蔽故障定位，以便更快進行故障排除

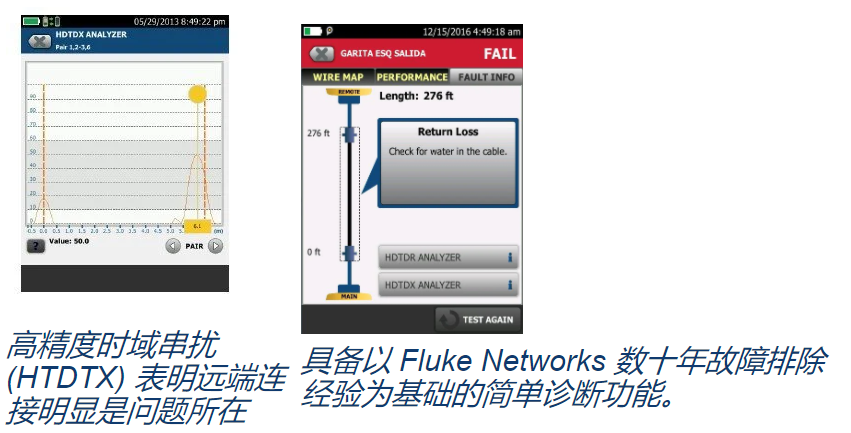

使用專用的診斷功能，一鍵式執行全部測試并保存全部結果，DSX 大大縮短了修復布線故障所需的時間。通過圖形化結果屏幕，用戶可沿電纜查看任意給定鏈路上所有串擾、回波損耗或屏蔽故障的準確位置。舊型測試儀的診斷功能僅限于 250 MHz 頻率以下，但 DSX CableAnalyzer 系列取消了此項限制。無論是新手還是專家均可輕松解釋這個視圖，迅速分離故障原因并采取措施，并且與測試結果保存到一起，以供遠程分析使用。
屏蔽連續性測試過去一直是是直流 (DC) 測量，無可用的故障定位功能。其他測試儀通過簡單的電阻測試來檢驗屏蔽層的連通性。事實證明這些測試數據是不準確的，有時會將接地通路誤判為屏蔽層連通，不能正確識別屏蔽層的斷點。其他測試儀也可能會告訴您屏蔽中有斷開的地方，但不會說明具體位置，讓您不知道應該從哪里開始返工。DSX CableAnalyzer 系列是一款能夠指示屏蔽完整性故障點距離的現場測試儀，顯示屏蔽連通性的真實狀態。這對數據中心和 Cat 8 設施有特別重要的意義，因為屏蔽連通性是保證屏蔽線纜外部串擾性能的關鍵。

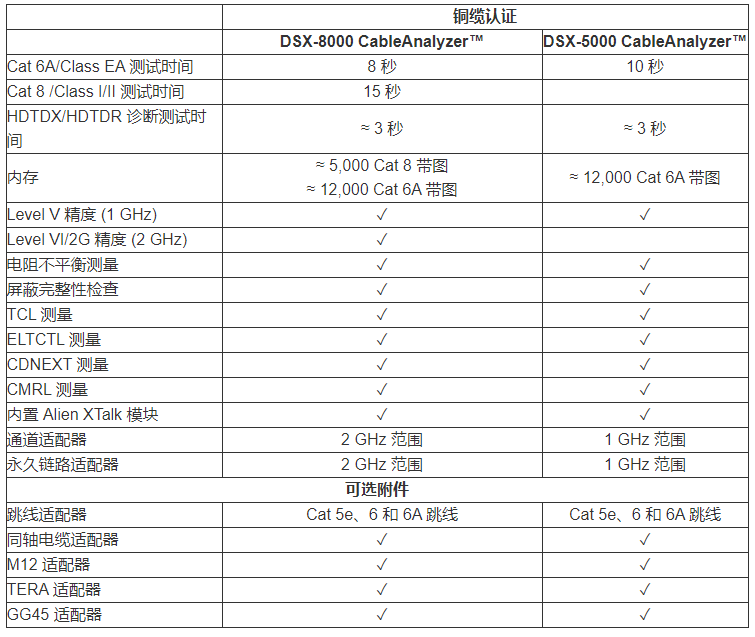

比較 DSX-8000 和 DSX-5000
DSX CableAnalyzer 系列銅纜認證儀有兩種型號：DSX-5000 和 DSX-8000。DSX-5000 認證 Cat 5e、6、6A 和 Class FA 雙絞線，最高 1000 MHz。DSX-8000 認證 Cat 5e、6、6A、Cat 8 和 Class I/II 雙絞線，最高 2000 MHz。
MPTL 認證
有些情況下，連接這些類型的設備時不使用通用四連接器通道，尤其是那些位于天花板空間中、不適宜安裝面板的設備。相反，通信室僅配備一根跳線，永久鏈路通過插頭端接至另一端，便于其直接插入設備內，無需使用設備纜線。這就是我們所說的模塊化插頭端接鏈路（MPTL）。

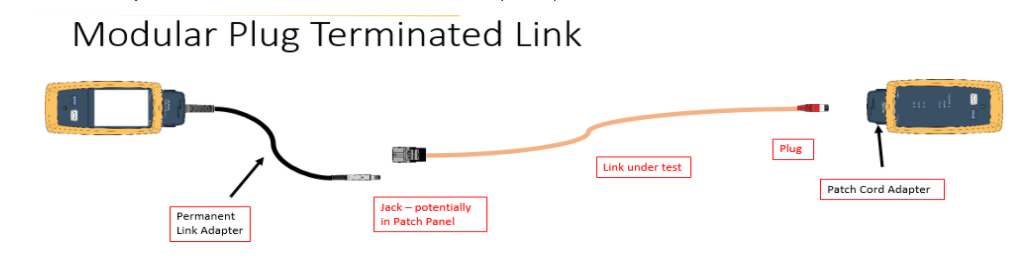

DSX CableAnalyzer™ 一端使用跳線適配器，另一端使用永久鏈路（見下圖），從而可認證 MPTL。
跳線適配器支持 Category 5e6 和 6A 性能級別，并可與所有 DSX CableAnalyzer™ 型號配合使用。采用MPTL測試規定，需要最新版本的 Versiv/DSX 固件。
工業以太網支持
驗證線纜是否符合國際標準
DSX2-5-IE-K1 為從單對至 Cat 6A 的銅纜布線提供全面測試，包括 RJ-45、M12-D 和 M12-X 適配器。獲得 30 家以上線纜制造商批準。
更快啟動：當調試工廠機器，或機器發生改變時，再次驗證機器制造商
防止出現故障：查找易受振動、潮濕、溫度和噪音影響的邊緣線纜
加速排障避免旁路安裝浪費時間。識別線纜的準確類型和位置，或證明其狀況良好
支持 EtherNet/IP™、PROFINET™ 、ModBus TCP™ 等協議支持 RJ45 和 M12 連接器
支持 M12 和 ix Industrial® 連接器
DSX 系列可為工業連接器提供適配器，包括
M12D 代碼（2 線對）
M12X 代碼（4 線對）—由 Panduit 采用
Ix Industrial® - HARTING 和 HIROSE 提供的測試適配器
-
型號
DSX2-5000-NW
DSX2-5000-NW 金牌支持服務 配置與 DSX2-5000 相同，禁用集成 Wi-Fi。
DSX2-5000-NW
GLD-DSX-5000
DSX2-5000、DSX2-5000-NW、DSX-5000-W 或 DSX-5000 提供 1 年金牌支持服務
GLD3-DSX-5000
DSX2-5000、DSX2-5000-NW、DSX-5000-W 或 DSX-5000 提供 3 年金牌支持服務
DSX2-ADD-R
DSX2-ADD-R 金牌支持服務 1 Versiv 2 Remote, (2) DSX-5000 CableAnalyzer Modules, Set of Cat 6A/Class EA Permanent Link Adapters, Set of Cat 6A/Class EA Channel Adapters, (2) Headsets, (2) HandStraps, (2) Shoulder Straps, Carry Case, (1) AC Charger, (2) Universal Couplers, Statement of Calibration and Getting Started Guide (Requires a Versiv 2 mainframe) See Photo
DSX2-ADD-R
GLD-DSX-ADD-R
DSX2-ADD-R 或 DSX-ADD-R 提供 1 年金牌支持服務
GLD3-DSX-ADD-R
DSX2-ADD-R 或 DSX-ADD-R 提供 3 年金牌支持服務
DSX2-CFP-Q-ADD-R
DSX2-CFP-Q-ADD-R 金牌支持服務 1 Versiv 2 Remote, (2) DSX-5000 CableAnalyzer modules, (2) CertiFiber Quad OLTS Modules, Set of Cat 6A/Class EA Permanent Link Adapters, Set of Cat 6A/Class EA Channel Adapters, (2) Headsets, (2) HandStraps, (2) Shoulder Straps, Large Carry Case, (1) AC Charger, (2) Universal Couplers, (2) LC/LC Simplex Adapters, SC/LC EF-compliant MM TRC Kit 50 µm, SC/LC SM TRC Kit, TRC Carry Case, Statement of Calibration and Getting Started Guide (Requires a Versiv 2 mainframe) See Photo
DSX2-CFP-Q-ADD-R
GLD-DSX-CFP-Q-ADDR
DSX2-CFP-Q-ADD-R 或 DSX-CFP-Q-ADD-R 提供 1 年金牌支持服務
GLD3-DSX-CFP-Q-ADD
DSX2-CFP-Q-ADD-R 或 DSX-CFP-Q-ADD-R 提供 3 年金牌支持服務
DSX-OFP-Q-ADD
DSX-OFP-Q-ADD 金牌支持服務 (2) DSX-5000 CableAnalyzer Modules, OptiFiber Quad OTDR Module, Set of Cat 6A/Class EA Permanent Link Adapters, Set of Cat 6A/Class EA Channel Adapters, (2) Headsets, Large Carry case, (1) AC Charger, (2) Universal Couplers, SC/SC Simplex Adapters, 2 SC/LC Multimode Launch Cables—50 µm, 2 SC/LC Singlemode Launch Cable—9 µm, (2) OTDR Hanging straps and magnets, SC/SC Simplex Adapter, LC/LC Simplex Adapter, Statement of Calibration and Getting Started Guides See Photo
DSX-OFP-Q-ADD
GLD-DSX-OFP-Q-ADD
DSX-OFP-Q-ADD 提供 1 年金牌支持服務
GLD3-DSX-OFP-Q-ADD
DSX-OFP-Q-ADD 提供 3 年金牌支持服務
DSX-ADD
DSX-ADD 金牌支持服務 (2) DSX-5000 CableAnalyzer Modules, Set of Cat 6A/Class EA Permanent Link Adapters, Set of Cat 6A/Class EA Channel Adapters, (2) Headsets, (2) HandStraps, (2) Shoulder Straps, Carry Case, (1) AC Charger, (2) Universal Couplers, Statement of Calibration and Getting Started Guide See Photo
DSX-ADD
GLD-DSX-ADD
DSX-ADD 提供 1 年金牌支持服務
GLD3-DSX-ADD
DSX-ADD 提供 3 年金牌支持服務
DSX-8000 CableAnalyzer 型號
DSX-8000 CableAnalyzer 型號 部分 DSX-8000 型號有 2 個版本：無線和非無線。DSX-8000 的無線版本包含集成 Wi-Fi，可將結果上傳到 LinkWare Live。不想使用 Wi-FI 的客戶可以使用禁用了集成 Wi-Fi 的非無線版本
DSX2-8000
DSX2-8000 金牌支持服務 1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、集成 Wi-Fi、校準說明和入門指南。參見圖片
DSX2-8000
GLD-DSX-8000
DSX2-8000、DSX2-8000-NW、DSX-8000-W 或 DSX-8000 提供 1 年金牌支持服務
GLD3-DSX-8000
DSX2-8000、DSX2-8000-NW、DSX-8000-W 或 DSX-8000 提供 3 年金牌支持服務
DSX2-8000/GLD
DSX2-8000/GLD DSX-8000 提供 1 年金牌支持服務（僅限美國和歐洲。歐洲訂購：DSX2-8000/GLD INT).
DSX2-8000-NW
DSX2-8000-NW 金牌支持服務 配置與 DSX2-8000 相同，禁用集成 Wi-Fi。
DSX2-8000-NW
GLD-DSX-8000
DSX2-8000、DSX2-8000-NW、DSX-8000-W 或 DSX-8000 提供 1 年金牌支持服務
GLD3-DSX-8000
DSX2-8000、DSX2-8000-NW、DSX-8000-W 或 DSX-8000 提供 3 年金牌支持服務
DSX2-8000QI
DSX2-8000QI 金牌支持服務 1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、USB 視頻檢查探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 攜帶包、集成 Wi-Fi、校準說明和入門指南。參見圖片
DSX2-8000QI
GLD-DSX-8000QI
DSX2-8000QI、DSX-8000QI-W 或 DSX-8000QI 提供 1 年金牌支持服務
GLD3-DSX-8000QI
DSX2-8000QI、DSX-8000QI-W 或 DSX-8000QI 提供 3 年金牌支持服務
DSX2-8000QI/GLD
DSX2-8000QI/GLD DSX2-8000QI 提供 1 年金牌支持服務（僅限美國和歐洲。歐洲訂購：DSX2-8000QI/G INT).
DSX2-8000QOI
DSX2-8000QOI 金牌支持服務 1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、OptiFiber Quad OTDR 模塊、CAT 8/I 級永久鏈路適配器套裝、CAT 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、硬攜箱、USB 接口電纜、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個一鍵式清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模接入光纖 — 50 µm、2 根 SC/LC 單模接入光纖 — 9 µm、USB Fiber Inspection 視頻探頭及 4 個端頭、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便攜包、集成 Wi-Fi、校準說明和入門指南。參見圖片
DSX2-8000QOI
GLD-DSX-8000QOI
DSX2-8000QOI、DSX-8000QOI-W 或 DSX-8000QOI 提供 1 年金牌支持服務
GLD3-DSX-8000QOI
DSX2-8000QOI、DSX-8000QOI-W 或 DSX-8000QOI 提供 3 年金牌支持服務
DSX2-8000QOI/GLD
DSX2-8000QOI/GLD DSX2-8000QOI 提供 1 年金牌支持服務（僅限美國和歐洲。歐洲訂購：DSX2-8000QOI/G INT).
DSX2-8000-PRO
DSX2-8000-PRO 金牌支持服務 Versiv Professional 工具包，包括 DSX-8000 CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件，含集成 Wi-Fi。單擊此處了解所有物品的詳細清單。
參見照片：
DSX CableAnalyze
CertiFiber Pro OLTS
OptiFiber Pro OTDR
光纖檢查與清潔
配件
DSX2-8000-PRO
GLD-DSX-8000PRO
DSX2-8000-PRO、DSX-8000-PRO-W 或 DSX-8000-PRO-W 提供 1 年金牌支持服務
GLD3-DSX-8000PRO
DSX2-8000-PRO、DSX-8000-PRO-W 或 DSX-8000-PRO-W 提供 3 年金牌支持服務
DSX2-8000-PRO/GLD
DSX2-8000-PRO/GLD DSX2-8000-PRO 提供 1 年金牌支持服務（僅限美國和歐洲。歐洲訂購：DSX2-8000PRO/G INT).
DSX2-8000MI
DSX2-8000MI 金牌支持服務 1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber 多模 OLTS 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、(2) 個通用耦合器、(2) 個AxTalk 終端器、USB 視頻檢測探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF兼容 MM TRC 工具包 50 µm、TRC 便攜包、集成 Wi-Fi、校準說明和入門指南。 參見圖片
DSX2-8000MI
GLD-DSX-8000MI
DSX2-8000MI、DSX-8000MI-W & DSX-8000MI 提供 1 年金牌支持服務
GLD3-DSX-8000MI
DSX2-8000MI、DSX-8000MI-W & DSX-8000MI 提供 3 年金牌支持服務
DSX2-8000MI/GLD
DSX2-8000MI/GLD DSX2-8000MI 提供 1 年金牌支持服務（僅限美國和歐洲。歐洲訂購：DSX2-8000MI/G INT ).
DSX-8000 附加工具包
DSX-8000 附加工具包 DSX-8000-ADD
DSX-8000-ADD 金牌支持服務 (2) DSX-8000 CableAnalyzer Modules, Set of Cat 8/Class I Permanent Link Adapters, Set of Cat 8/Class I Channel Adapters, (2) Headsets, (2) HandStraps, (2) Shoulder Straps, Carry Case, (1) AC Charger, (2) Universal Couplers, (2) AxTalk Terminators, Statement of Calibration and Getting Started Guide See Photo
DSX-8000-ADD
GLD-DSX-8-ADD
DSX-8000-ADD 1 年金牌支持服務
GLD3-DSX-8-ADD
DSX-8000-ADD 3 年金牌支持服務
DSX2-8000-ADD-R
DSX2-8000-ADD-R 金牌支持服務 1 Versiv 2 Remote, (2) DSX-8000 CableAnalyzer Modules, Set of Cat 8/Class I Permanent Link Adapters, Set of Cat 8/Class I Channel Adapters, (2) Headsets, (2) HandStraps, (2) Shoulder Straps, Carry Case, (1) AC Charger, (2) Universal Couplers, (2) AxTalk Terminators, Statement of Calibration and Getting Started Guide (Requires a Versiv 2 mainframe) See Photo.
DSX2-8000-ADD-R
GLD-DSX-8-ADD-R
DSX2-8000-ADD-R 或 DSX-8000-ADD-R 提供 1 年金牌支持服務
GLD3-DSX-8-ADD-R
DSX2-8000-ADD-R 或 DSX-8000-ADD-R 提供 3 年金牌支持服務
DSX2-8-CFP-Q-ADD/R
DSX2-8-CFP-Q-ADD/R 金牌支持服務 1 Versiv 2 Remote, (2) DSX-8000 CableAnalyzer modules, (2) CertiFiber Quad OLTS Modules, Set of Cat 8/Class I Permanent Link Adapters, Set of Cat 8/Class I Channel Adapters, (2) Headsets, (2) HandStraps, (2) Shoulder Straps, Carry Case, (1) AC Charger, (2) Universal Couplers, (2) AxTalk Terminators, (2) LC/LC Simplex Adapters, SC/LC EF-compliant MM TRC Kit 50 µm, SC/LC SM TRC Kit, TRC Carry Case, Statement of Calibration and Getting Started Guide. (Requires a Versiv 2 mainframe) See Photo
DSX2-8-CFP-Q-ADD/R
GLD-DSX8-CFPQADD/R
DSX2-8-CFP-Q-ADD/R 或 DSX-8-CFP-Q-ADD/R 提供 1 年金牌支持服務
GLD3-DSX8-CFPQADDR
DSX2-8-CFP-Q-ADD/R 或 DSX-8-CFP-Q-ADD/R 提供 3 年金牌支持服務
DSX-5000 附加工具包
DSX-5000 附加工具包 DSX-5000 CableAnalyzer 型號
DSX-5000 CableAnalyzer 型號 部分 DSX-5000 型號有 2 種版本：無線和非無線。DSX-5000 的無線版本包含集成 Wi-Fi，可將結果上傳到 LinkWare Live。不希望收到 Wi-FI 的客戶可以使用禁用了集成 Wi-Fi 的非無線版本
DSX2-5000
DSX2-5000 金牌支持服務 1 Versiv Mainframe & Remote, (2) DSX-5000 CableAnalyzer Modules, Set of Cat 6A/Class EA Permanent Link Adapters, Set of Cat 6A/Class EA Channel Adapters, (2) Headsets, (2) HandStrap, (2) Shoulder Straps, Carry Case, USB Interface Cable, (2) AC Chargers, (2) Universal Couplers, Integrated Wi-Fi, Statement of Calibration and Getting Started Guide.. 參見圖片
DSX2-5000
GLD-DSX-5000
DSX2-5000、DSX2-5000-NW、DSX-5000-W 或 DSX-5000 提供 1 年金牌支持服務
GLD3-DSX-5000
DSX2-5000、DSX2-5000-NW、DSX-5000-W 或 DSX-5000 提供 3 年金牌支持服務
DSX2-5000/GLD
DSX2-5000 提供 1 年期金牌產品支持（僅限美國和歐洲。歐洲訂購：DSX2-5000/GLD INT).
DSX2-5000QI
DSX2-5000QI 金牌支持服務 1 Versiv Mainframe & Remote, (2) DSX-5000 CableAnalyzer Modules, (2) CertiFiber Quad OLTS Modules, Set of Cat 6A/Class EA Permanent Link Adapters, Set of Cat 6A/Class EA Channel Adapters, (2) Headsets, (2) Handstraps, (2) Shoulder Straps, Carry Case, USB Interface Cable, (2) AC Chargers, (2) Universal Couplers, USB Video Inspection Probe w/ 4 Tips, (2) Quick Clean Cleaners (1.25/2.50 mm), (2) LC/LC Simplex Adapters, SC/LC EF-Compliant MM TRC Kit 50 µm, SC/LC SM TRC Kit, TRC Carry Case, Integrated Wi-Fi, Statement of Calibration and Getting Started Guides.See Photo
DSX2-5000QI
GLD-DSX-5000Qi
DSX2-5000QI 或 DSX-5000Qi 提供 1 年金牌支持服務
GLD3-DSX-5000Qi
DSX2-5000QI 或 DSX-5000Qi 提供 3 年金牌支持服務
DSX2-5000QI/GLD
DSX2-5000QI/GLD DSX2-5000QI 提供 1 年期金牌產品支持（僅限美國和歐洲。歐洲訂購：DSX2-5000QI/G INT）。
DSX2-8QOI/GLD-NW
DSX2-8QOI/GLD-NW 禁用集成 Wi-Fi 的 DSX2-8000QOI 提供 1 年金牌支持服務（僅限美國和歐洲）。歐洲訂購：DSX2-8QOI/G-NW IN).
DSX2-8-PRO-NW
DSX2-8-PRO-NW 配置與禁用集成 Wi-Fi 的 DSX2-8000-PRO 相同。
DSX2-8000PRONW/GLD
DSX2-8000PRONW/GLD 禁用集成 Wi-Fi 的 DSX2-8000-PRO 提供 1 年金牌支持服務（僅限美國和歐洲）。歐洲訂購：DSX2-8-PRO/G-NW IN).
DSX2-5-IE-K1
DSX2-5-IE-K1 金牌支持服務 DSX2-5-IE-K1、1 個 Versiv 主機和遠端、(2) 個 DSX-5000 Copper CableAnalyzer 模塊、Cat 6A/EA 級通道適配器套件、M12X 適配器套件、M12D 適配器套件、基準模塊、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、(2) 個交流充電器、集成 Wi-Fi、校準聲明和入門指南。Since Permanent Link adapters are not included, the Reference Module is used to set-ref. See Photo
DSX2-5-IE-K1
GLD-DSX2-5-IE-K1
GLD-DSX2-5-IE-K1，1 年金牌支持服務，DSX2-5-IE-K1
GLD3-DSX2-5-IE-K1
GLD-DSX2-5-IE-K1，3 年金牌支持服務，DSX2-5-IE-K1
DSX2-8000QI-NW
DSX2-8000QI-NW 2GHZ DSX QUAD OLTS INSPC V2
配件
DSX-PLA004S
DSX-PLA004S DSX CAT 6A/ EA 永久鏈路測試適配器套裝見圖片
DSX-PLA011S
DSX-PLA011S DSX TERA CAT 7A/ FA 永久鏈路測試適配器套裝見圖片
DSX-CHA004S
DSX-CHA004S DSX CAT 6A/ EA 通道測試適配器套裝參見圖片
DSX-CHA011S
DSX-CHA011S DSX TERA Cat 7A/ FA 通道測試適配器套裝見圖片
DSX-TERA-KIT
DSX-TERA-KIT DSX TERA CAT 7A/ FA 永久鏈路和通道測試適配器套包
DSX-5000 模塊
DSX-5000 模塊 DSX-5000 模塊
VERSIV2-M
VERSIV2-M VERSIV2 主單元備用部件，含 WIFI
VERSIV2-RU
VERSIV2-RU VERSIV2 遠端單元備用部件
VERSIV-TSET
VERSIV-TSET Versiv 耳機 見圖片
VERSIV-CASE3
VERSIV-CASE3 VERSIV 硬片面包裝盒 參見照片
VERSIV-電池
VERSIV-電池 Versiv 電池 見圖片
VERSIV-STRP肩帶
VERSIV-STRP肩帶 Versiv 吊掛帶套包 見圖片
VERSIV-STND
VERSIV-STND Versiv 演示支架
DSX-REFMOD
DSX-REFMOD DSX-REFMOD
DSX-PC5ES
DSX-PC5ES 5e 類別跳接線的 DSX 跳接線測試適配器套裝參見圖片。
DSX-PC6S
DSX-PC6S 6 類別跳接線的 DSX 跳接線測試適配器套裝參見圖片。
DSX-PC6AS
DSX-PC6AS 6A 類別跳接線的 DSX 跳接線測試適配器套裝。
VERSIV-SM-箱
VERSIV-SM-箱 Versiv 小便攜箱。請參見圖片
VERSIV-BACKPK-STRP
VERSIV-BACKPK-STRP Versiv 大便攜箱背帶 參見照片
DSX-CHA003
DSX-CHA003 DSX 同軸線纜適配器 見圖片
DSX-COAX
DSX-COAX Set of (2) Coax Adapters for DSX-5000 & DSX-8000 CableAnalyzer, with (2) F-to-BNC connector adapters, (2) F-to-F connector adapters, and 12-inch RG59 cable for Set Reference. 見照片（一套兩件）
DSX-CHA-5-GG45-S
DSX-CHA-5-GG45-S DSX-5000 GG45/ARJ45 信道適配器套件 (1 GHz)
DSX-CHA021S
DSX-CHA021S DSX M12-D 4 位適配器套件 見圖片
VERSIV-ADP-WIFI
VERSIV-ADP-WIFI Versiv 主機 Wi-Fi 適配器（在以下國家供應）
DSX-PLA804S
DSX-PLA804S DSX-8000 Cat 8/I 級永久鏈路測試適配器套裝參見照片
DSX-CHA804S
DSX-CHA804S DSX-8000 Cat 8/I 級通道測試適配器套裝參見照片
PWR-SPLY-30W
PWR-SPLY-30W 30W 電源，15V，2A 帶 US 適配器。參見圖片
PWR-SPLY-ADP
PWR-SPLY-ADP EU、AU、UK 適配器，30W 電源。參見圖片
DSX-REFCAL2G
DSX-REFCAL2G DSX-8000 2GHz 設置參考模塊
DSX-PLA804-RKIT
DSX-PLA804-RKIT DSX-PLA804 插頭備用部件。它包括兩個 8 針模塊插頭的接觸塊。
DSX-PLA004-RKIT
DSX-PLA004-RKIT DSX-PLA004 插頭備用部件。該設備包括兩個 8 針模塊插頭的接觸塊
PWR-SPLY-30W INTL
PWR-SPLY-30W INTL 30W 電源，15V，2A 帶 US、EU、AU 和 UK 適配器 參見圖片
PWR-SPLY-30W SA/IN
PWR-SPLY-30W SA/IN 30W 電源，15V，2A 帶 US、南非和印度適配器 參見圖片
PWR-SPLY-ADP-SA
PWR-SPLY-ADP-SA 30W 電源，南非和印度適配器 參見圖片
DSX-PC5E
DSX-PC5E 用于測試 Cat 5e 模塊化插頭端接鏈路的單跳線適配器 見照片
DSX-PC6
DSX-PC6 用于測試 Cat 6 模塊化插頭端接鏈路的單跳線適配器 見照片
DSX-PC6A
DSX-PC6A 用于測試 Cat 6A 模塊化插頭端接鏈路的單跳線適配器 見照片
DSX-CHA-8-TERA-S
DSX-CHA-8-TERA-S DSX-8000 TERA 通道適配器套裝見圖片
DSX-PLA-8-TERA-S
DSX-PLA-8-TERA-S DSX-8000 TERA 永久鏈路適配器套裝見圖片
DSX-8-TERA-KIT
DSX-8-TERA-KIT DSX-8000 TERA 永久鏈路和通道適配器套裝見圖片
DSX-PLA004
DSX-PLA004 單模 DSX CAT 6A/CLASS EA 永久鏈路適配器
DSX-PCTA5EKS
DSX-PCTA5EKS 屏蔽雙絞線 CAT 5E 備用跳線插座套裝
DSX-PCTAC6KS
DSX-PCTAC6KS 屏蔽雙絞線 CAT 6 備用跳線插座套裝
DSX-PCTAC6AKS
DSX-PCTAC6AKS 屏蔽雙絞線 CAT 6A 備用跳線插座套裝
DSX-USB-CBL
DSX-USB-CBL USB 接口電纜標準 A - MICRO B
DSX-CHA-8-GG45-S
DSX-CHA-8-GG45-S DSX-8000 GG45/ARJ45 信道適配器套件 (2 GHz)
DSX-CHA-M12-X-S
DSX-CHA-M12-X-S DSX M12-X 8 位適配器套件 見圖片
DSX-8000-MOD
DSX-8000-MOD DSX-8000-MOD，2GHZ DSX 模塊替換 1 UNIT
DSX-AXTERM
DSX-AXTERM DSX 外部串擾鏈路端接器（2 件套裝）
VERSIV2-M-NW
VERSIV2-M-NW Versiv 2 主單元備用部件
Versiv-XL-便攜箱
Versiv-XL-便攜箱 Versiv XL case. 請參見圖片
相關產品
在線留言
電話：0755-28712296
郵箱：1289595558@qq.com
公司地址：深圳市福田區園嶺街道鵬盛社區八卦一路八卦嶺工業區619棟727
關注我們
